Sensore temperatura liquidi

Sonda di temperatura in acciaio per la rilevazione della temperatura del suolo

Art. 92023

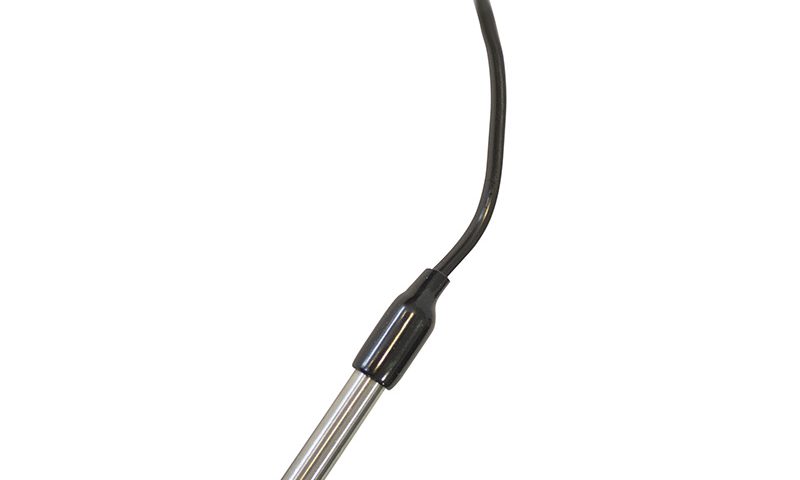

Sensore di temperatura con sonda in acciaio inossidabile, per il rilevamento della temperatura di terreno.
La sonda è progettata per misurare la temperatura del suolo e può essere utilizzata per fornire un fattore di compensazione al sensore di umidità del terreno.
Il corpo del sensore è in materiale epossidico incapsulato in un corpo in acciaio inossidabile con passacavo vinilico. Il cavo di collegamento ha una sezione 22 AWG ed è resistente ai danni causati da parassiti, umidità o UV.

Tipo di sensoreTermistore a filo
Costante di tempo
In aria100 secondi
In liquido28 secondi
Lunghezza del cavo15' (4,6 m)
Tipo di cavo22 AWG cavo con guaina
Lunghezza massima del cavo consigliata*
Cavo schermato 24 AWG800’ (242 m)
Cavo schermato 22 AWG1.200' (260 m)
Materiale Corpo sensoreCustodia in acciaio inox con passacavo in vinile
Dimensioni Corpo sensore0,312” diametro x 2.5” lunghezza (diametro 8 mm x 64 mm lunghezza)
Peso4.5 oz. (128 g)
Uscita sensore
RangeDa -40 ° a + 150 ° F (-40 ° a + 65 ° C)
Risoluzione del sensore± 1 ° C tipico (± 0,5 ° C)
Intervallo di aggiornamento62,5 a 75 secondi
Connessioni
NeroComune
BiancaTemperatura (resistenza variabile comune)
Codice prodotto92023

*Non vi è alcuna lunghezza assoluta massima del cavo. Aumentando la lunghezza del cavo oltre la lunghezza massima consigliata, si provoca un aumento del margine di errore nella misura, pari ad un fattore di circa + 0,24 °F (+ 0,13 ° C) per 100’ (30 m) di un cavo 22 AWG.

GRAFICI

Il grafico a sinistra mostra il rapporto tra la resistenza del sensore e la temperatura. Il grafico a destra mostra l’errore generato dal cavo in un sensore non calibrato utilizzando 100’ (30 m) di cavo.
