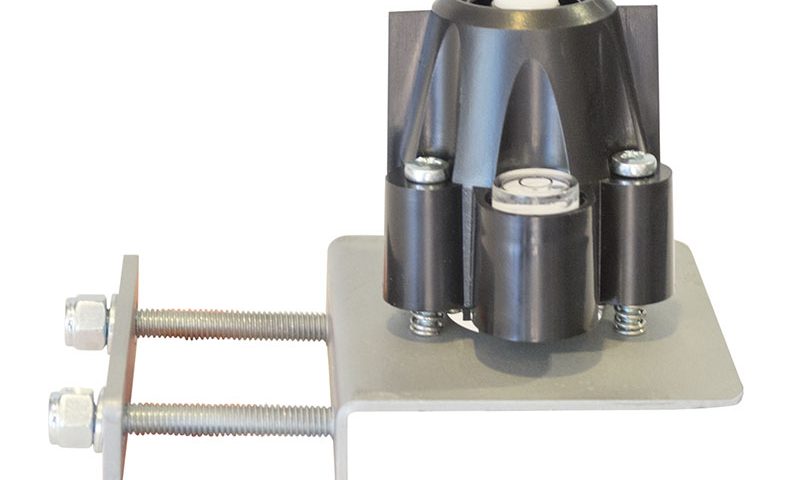

Sensore per il rilevamento della radiazione solare globale e dell’energia solare
Sensore per la misurazione della radiazione solare globale e dell’energia solare. L’elemento diffusore e l’alloggiamento sono attentamente progettati per un’eccellente risposta frequenziale.
Il fotodiodo al silicio è ideale per la misurazione dello spettro della radiazione solare. La struttura a due blocchi minimizza il riscaldamento per radiazione, permette il raffreddamento per convezione del sensore e previene l’accumulo
di acqua o polvere.
È dotato di bolla ad acqua per un facile posizionamento e di 0.6 m di cavo.
Il sensore di radiazione solare è indispensabile (con anemometro e sensore temperatura/ umidità) per il monitoraggio dell’evapotraspirazione del terreno (ETp).
DOCUMENTAZIONE
| Temperatura di stoccaggio | Da -40 ° a + 150 ° f (-40 ° a + 65 ° c) |
| Temperatura di conservazione | Da -50 ° a + 158 ° f (-45 ° a + 70 ° c) |
| Trasduttore | Fotodiodo |
| Risposta spettrale (10 punti%) | 400 a 1100 nanometri |
| COSENO RISPOSTA | |
| Percentuale di Reading | ± 3% (0 ° a ± 70 ° angolo di incidenza); ± 10% (± 70 ° ± 85 ° angolo di incidenza) |
| Percentuale di fondo scala | ± 2% (0 ° a ± 90 °) |
| Lunghezza del cavo | 2’ (0,6 m) |
| Tipo di cavo | 4 conduttori, 26 AWG |
| Connettore | RJ-11 modulare |
| I / O Specifiche | |
| Verde | Uscita (da 0 a + 3VDc); 1,67 mV per W / m2 |
| Rosso e nero | Massa |
| Giallo | +3 VDc ± 10%; 1 ma (tipico) |
| coefficiente di temperatura | + 0,067% per ° f (+ 0,12% per ° c) |
| Temperatura di riferimento | 77 ° f (25 ° c) |
| Correzione per grado sopra temperatura di riferimento | -0,067% della lettura per ° f (-0.12% per ° c)+ |
| Correzione per grado sotto temperatura di riferimento | 0,067% della lettura per ° f (+ 0,12% per ° c) |
| DIMENSIONI | |
| Codice Prodotto | 92020 |
| Materiale custodia | plastica PVc resistente agli UV |
| Dimensioni (Lunghezza x Larghezza x altezza) | 2.00” x 2.75” x 2.25” (51 mm x 70 mm x 57 mm) |
| Peso | 0,5 lbs. (226 g) |
